Оптопара IR333C-A та PT334-6B

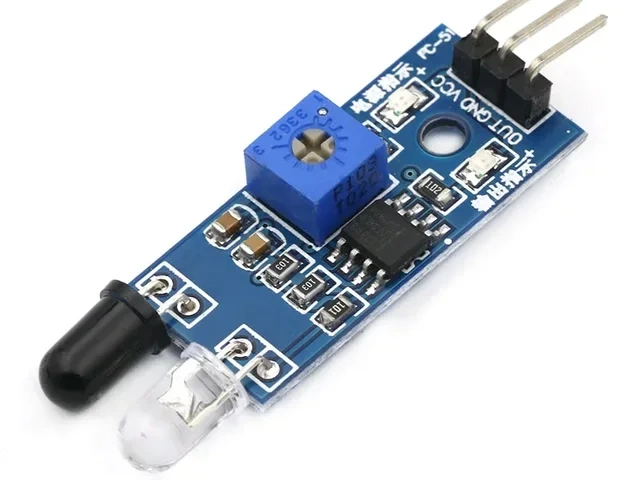

ДатчикиОптопара — електронний датчик, що складається з джерела (IR333C-A) та приймача (PT334-6B) світлового сигналу, що використовується для визначення перешкод та границь робочої зони. Світлодіод посилає світловий сигнал, який відбивається від поверхні і потрапляє на приймач сигналу - таким чином відбувається визначення відстані перешкод і границь робочої зони Infrared LED IR333C-A - електронний напівпровідниковий пристрій, призначення якого - передача даних в інфрачервоному діапазоні. Діаметр світлодіода: 5 мм; Максимальна довжина хвилі: 940 нм; Кут огляду: 20 градусів; Максимальний струм: 100 мА; Тип монтажу: скрізний отвір; Мінімальна робоча температура: -40 градусів Цельсія; Максимальна робоча температура: 85 градусів Цельсія. Фототранзистор PT334-6B - електронний напівпровідниковий пристрій, що використовується для сприйняття світла і перетворення його в електричний сигнал для відчинення транзистора. Діаметр фототранзистора: 5 мм; Максимальна довжина хвилі: 940 нм; Кут огляду: 20 градусів; Максимальний струм: 50 мА; Тип монтажу: скрізний отвір; Мінімальна робоча температура: -40 градусів Цельсія; Максимальна робоча температура: 85 градусів Цельсія.
Проекти клубу, в яких застосовувався Оптопара IR333C-A та PT334-6B
Футбол v2: AVATAR
Модернізації електромеханічної системи з мікропроцесорним керуванням «Футбол» для вдосконалення та апробації мехатронного підходу до проектування.
Mr.General v1
Mr. General - це роботизована платформа, призначена для навчання проектуванню та складанню роботів, а також вивчення можливостей застосування оптопар в роботах та навчання програмуванню роботів.
